Mặt Bích ANSI Class 150 Inox 304, 316: Bảng Tra & Tiêu Chuẩn Mỹ

Khi làm việc với các hệ thống đường ống theo tiêu chuẩn Mỹ hoặc trong các ngành công nghiệp đòi hỏi độ tin cậy cao như dầu khí và hóa chất, mặt bích ANSI Class 150 inox 304, 316 là một lựa chọn không thể thay thế. Được quy định bởi Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI), Class 150 là cấp áp suất cơ bản và phổ biến nhất, đảm bảo sự đồng bộ và an toàn cho các hệ thống đường ống công nghiệp. Bài viết này sẽ cung cấp cho bạn một cẩm nang toàn diện, từ bảng tra thông số kỹ thuật chính xác, phân tích vật liệu, đến các ứng dụng thực tế.

1. Hiểu đúng về Mặt bích ANSI Class 150

Các ký hiệu kỹ thuật trên tên gọi của mặt bích ANSI Class 150 được hiểu như sau:

ANSI: Là viết tắt của American National Standards Institute (Viện Tiêu chuẩn Quốc gia Hoa Kỳ). Tiêu chuẩn cụ thể cho mặt bích là ANSI B16.5.

Class 150: Là định danh về Lớp áp suất (Pressure Class). Khác với hệ PN (bar) của châu Âu hay K (kgf/cm²) của Nhật, hệ Class của Mỹ phức tạp hơn, nó thể hiện khả năng chịu áp suất của mặt bích thay đổi theo nhiệt độ và vật liệu.

Ý nghĩa: Mặt bích Class 150 là lớp áp suất thấp nhất trong tiêu chuẩn ANSI, được thiết kế để chịu được áp suất khoảng 10 bar đến 20 bar ở điều kiện nhiệt độ thông thường, tùy thuộc vào vật liệu chế tạo.

2. Bảng Tra Thông Số Kỹ Thuật Mặt Bích ANSI Class 150

Dưới đây là bảng tra cứu các kích thước tiêu chuẩn và quan trọng nhất của mặt bích ANSI B16.5 Class 150, với đơn vị là milimét (mm) để dễ dàng tra cứu tại Việt Nam.

Kích thước ống (NPS – inch)	Đường kính ngoài (D)	Đường kính tâm lỗ (K)	Số lỗ bulông (n)	Đường kính lỗ bulông (d)	Cỡ bulông (khuyến nghị)	Độ dày mặt bích (b)
1/2″ (DN15)	88.9 mm	60.5 mm	4	15.7 mm	1/2″	11.2 mm
3/4″ (DN20)	98.6 mm	69.9 mm	4	15.7 mm	1/2″	12.7 mm
1″ (DN25)	108.0 mm	79.2 mm	4	15.7 mm	1/2″	14.2 mm
1 1/2″ (DN40)	127.0 mm	98.6 mm	4	15.7 mm	1/2″	17.5 mm
2″ (DN50)	152.4 mm	120.7 mm	4	19.1 mm	5/8″	19.1 mm
3″ (DN80)	190.5 mm	152.4 mm	4	19.1 mm	5/8″	23.9 mm
4″ (DN100)	228.6 mm	190.5 mm	8	19.1 mm	5/8″	23.9 mm
6″ (DN150)	279.4 mm	241.3 mm	8	22.4 mm	3/4″	25.4 mm
8″ (DN200)	342.9 mm	298.5 mm	8	22.4 mm	3/4″	28.4 mm

3. Lựa chọn vật liệu Inox 304 hay 316 cho Mặt bích ANSI Class 150?

Việc lựa chọn mác inox phù hợp phụ thuộc hoàn toàn vào môi trường làm việc và yêu cầu kỹ thuật của dự án.

Tiêu chí	Inox 304 / 304L	Inox 316 / 316L
Khả năng chống ăn mòn	Tốt trong môi trường nước sạch, thực phẩm, không khí.	Vượt trội, đặc biệt chống lại sự ăn mòn của Clorua, axit, hóa chất.
Ứng dụng tiêu biểu	Hệ thống nước sạch, PCCC, thực phẩm, khí nén.	Hệ thống hóa chất, dầu khí, xử lý nước thải, hàng hải.
Giá thành	Hợp lý, tối ưu chi phí.	Cao hơn Inox 304.
Lời khuyên	Lựa chọn kinh tế cho các ứng dụng phổ thông.	Đầu tư bắt buộc cho các ứng dụng có tính ăn mòn cao.

4. Các Loại Mặt Bích ANSI Class 150 Phổ Biến

Tiêu chuẩn ANSI B16.5 định nghĩa nhiều loại mặt bích với các phương pháp kết nối khác nhau:

4.1. Mặt bích hàn trượt (Slip-On Flange)

Mô tả: Là loại mặt bích có lỗ trơn ở giữa để luồn ống qua và hàn ở cả hai phía. Đây là loại phổ biến, dễ lắp đặt và có chi phí hợp lý.

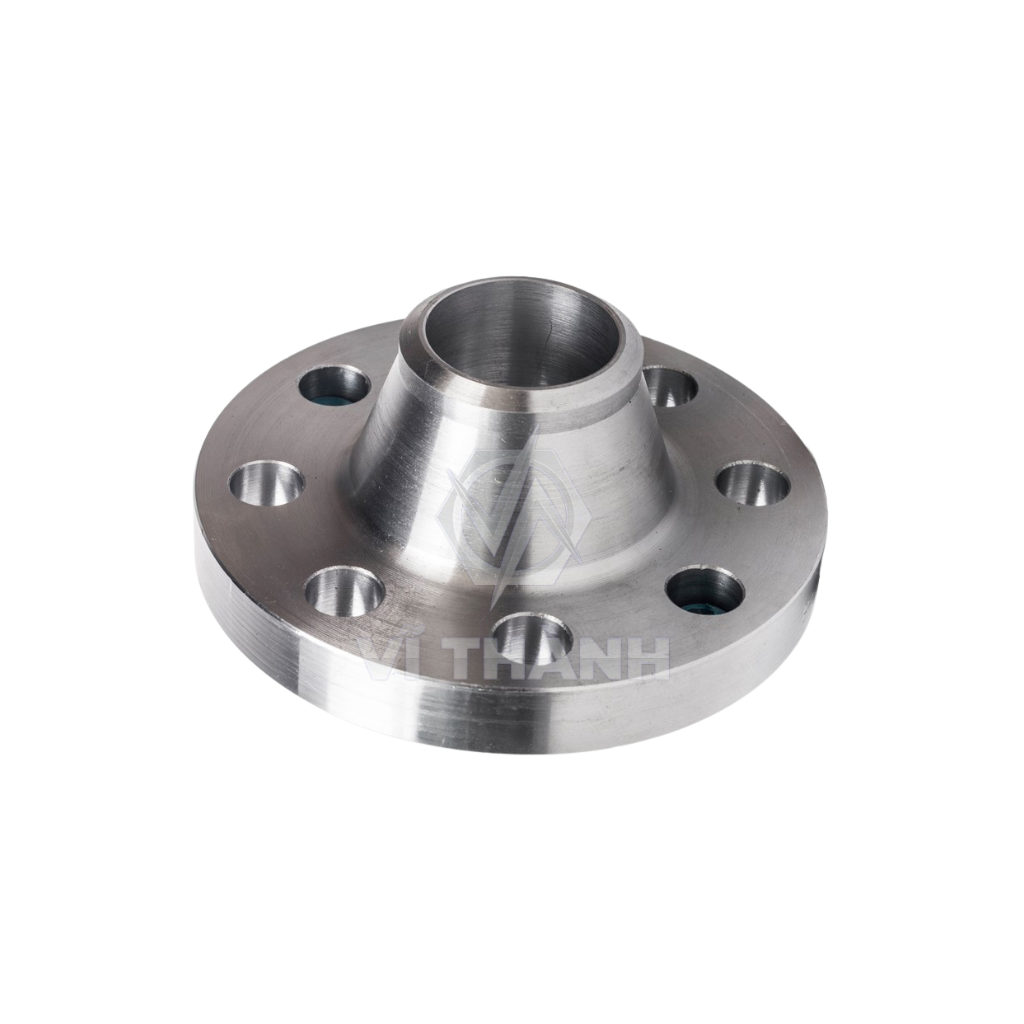

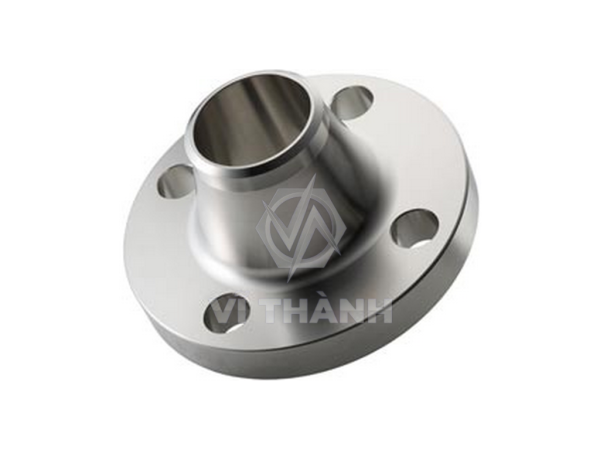

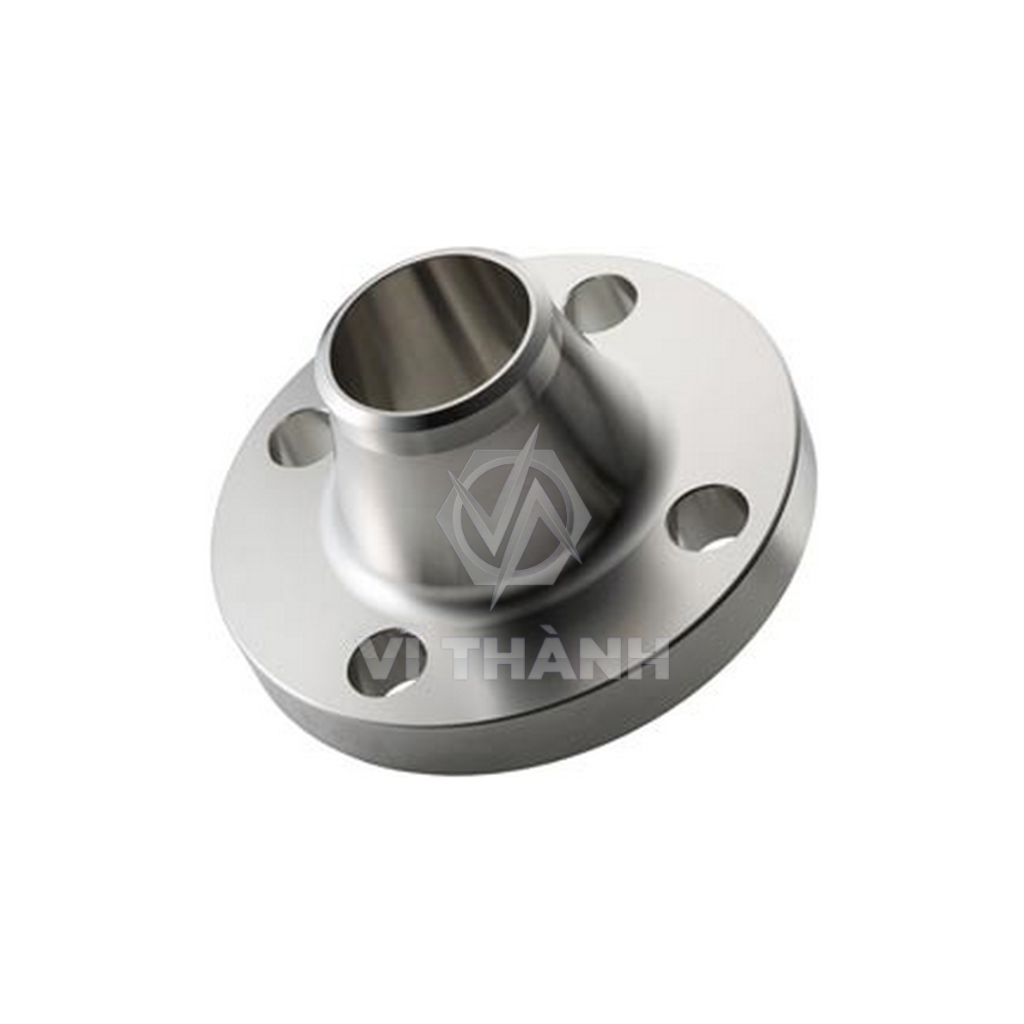

4.2. Mặt bích hàn cổ (Weld Neck Flange)

Mô tả: Có một cái cổ dài được vát mép để hàn trực tiếp vào đầu ống. Đây là loại mang lại liên kết chắc chắn nhất, lý tưởng cho các ứng dụng có áp suất cao, nhiệt độ khắc nghiệt hoặc rung động mạnh.

4.3. Mặt bích đặc / Mặt bích mù (Blind Flange)

Mô tả: Là một đĩa đặc dùng để bịt kín các đầu ống chờ hoặc van, phục vụ cho việc bảo trì hoặc thử áp hệ thống.

4.4. Mặt bích hàn lồng (Socket Weld Flange)

Mô tả: Có một bậc (socket) ở lỗ trong để đưa ống vào và chỉ cần hàn một đường ở phía ngoài. Thường dùng cho các đường ống có kích thước nhỏ.

5. Ứng Dụng Thực Tế Của Mặt Bích Inox ANSI Class 150

Mặt bích ANSI Class 150 là lựa chọn tiêu chuẩn trong các ngành công nghiệp có yêu cầu kỹ thuật cao:

Ngành Dầu khí (Oil & Gas): Dùng trong các đường ống dẫn dầu, khí ở áp suất thấp.

Ngành Hóa chất & Hóa dầu: Dùng cho các đường ống dẫn hóa chất, dung môi.

Hệ thống Cấp thoát nước công nghiệp, PCCC theo tiêu chuẩn Mỹ.

Các nhà máy, dự án có vốn đầu tư FDI từ Mỹ hoặc các quốc gia áp dụng tiêu chuẩn ANSI.

6. Mua Mặt Bích ANSI Class 150 Inox 304, 316 ở đâu Uy tín – Đúng chuẩn?

Để đảm bảo chất lượng và sự an toàn cho công trình, việc lựa chọn một nhà cung cấp uy tín là vô cùng quan trọng. Inox Vĩ Thành tự hào là một trong những đơn vị hàng đầu tại Hà Nội chuyên nhập khẩu và phân phối các loại mặt bích inox tiêu chuẩn BS PN10.

Chúng tôi cam kết:

-Hàng hóa luôn có sẵn số lượng lớn tại kho, đa dạng kích thước từ DN15 đến DN300.

-Chất lượng đảm bảo: Cung cấp đầy đủ chứng chỉ chất lượng (CO/CQ), đúng mác thép, đúng tiêu chuẩn.

-Giá cả cạnh tranh: Là nhà nhập khẩu trực tiếp, chúng tôi luôn có chính sách giá và chiết khấu tốt nhất cho các dự án và khách hàng thương mại.

-Tư vấn chuyên sâu: Đội ngũ kinh doanh am hiểu kỹ thuật, sẵn sàng tư vấn giúp bạn lựa chọn sản phẩm phù hợp và tối ưu nhất.

-Đừng ngần ngại, hãy liên hệ ngay với chúng tôi để nhận báo giá chi tiết và tư vấn kỹ thuật miễn phí!
