Mặt Bích BS PN16 Inox 304, 316: Bảng Tra Kỹ Thuật & Ứng Dụng Áp Lực Cao

Khi các hệ thống đường ống đòi hỏi một mức độ an toàn và khả năng chịu áp lực cao hơn, mặt bích BS PN16 inox 304, 316 chính là giải pháp được các kỹ sư và nhà thầu tin tưởng lựa chọn. Với khả năng làm việc ổn định ở áp suất lên đến 16 bar, loại mặt bích này đóng vai trò then chốt trong việc đảm bảo sự bền vững và an toàn cho các ứng dụng công nghiệp quan trọng. Bài viết này sẽ cung cấp cho bạn một cẩm nang toàn diện, từ bảng tra thông số kỹ thuật chính xác, phân tích chuyên sâu về vật liệu, đến các ứng dụng thực tế của mặt bích BS PN16.

1. Hiểu đúng về Mặt bích BS PN16

Để lựa chọn chính xác, việc hiểu rõ các ký hiệu kỹ thuật là điều kiện tiên quyết:

BS: Viết tắt của British Standard (Tiêu chuẩn Anh), cụ thể là BS 4504, một tiêu chuẩn uy tín và thông dụng cho phụ kiện đường ống.

PN (Pressure Nominale): Ký hiệu của Áp suất danh nghĩa.

16: Con số này khẳng định mặt bích được thiết kế để chịu được áp suất làm việc tối đa là 16 bar (tương đương 1.6 MPa) ở điều kiện nhiệt độ tiêu chuẩn. Đây là mức áp suất cao hơn đáng kể so với PN10, phù hợp cho các hệ thống đòi hỏi khắt khe hơn.

2. Bảng Tra Thông Số Kỹ Thuật Mặt Bích BS PN16

Dưới đây là bảng tra cứu các kích thước tiêu chuẩn và quan trọng nhất của mặt bích BS PN16, giúp bạn lựa chọn chính xác cho dự án của mình

Kích thước ống (DN)	Đường kính ngoài (D)	Đường kính tâm lỗ (K)	Số lỗ bulông (n)	Đường kính lỗ bulông (d)	Cỡ bulông (khuyến nghị)	Độ dày mặt bích (b)
DN15	95 mm	65 mm	4	14 mm	M12	14 mm
DN20	105 mm	75 mm	4	14 mm	M12	16 mm
DN25	115 mm	85 mm	4	14 mm	M12	16 mm
DN32	140 mm	100 mm	4	18 mm	M16	16 mm
DN40	150 mm	110 mm	4	18 mm	M16	16 mm
DN50	165 mm	125 mm	4	18 mm	M16	18 mm
DN65	185 mm	145 mm	8	18 mm	M16	18 mm
DN80	200 mm	160 mm	8	18 mm	M16	20 mm
DN100	220 mm	180 mm	8	18 mm	M16	20 mm
DN125	250 mm	210 mm	8	18 mm	M16	22 mm
DN150	285 mm	240 mm	8	22 mm	M20	22 mm
DN200	340 mm	295 mm	12	22 mm	M20	24 mm

(Lưu ý: So với PN10, mặt bích PN16 từ size DN65 và DN200 có số lượng lỗ bulông nhiều hơn để tăng cường sự chắc chắn).

3. Lựa chọn giữa Inox 304 và Inox 316: Khi nào cần “chi thêm tiền”?

Với áp suất 16 bar, việc lựa chọn đúng mác inox càng trở nên quan trọng để đảm bảo an toàn lâu dài.

Tiêu chí	Inox 304 / 304L	Inox 316 / 316L
Khả năng chống ăn mòn	Rất tốt trong môi trường nước sạch, thực phẩm…	Vượt trội, đặc biệt chống lại sự ăn mòn của Clorua (muối, hóa chất).
Khả năng chịu nhiệt	Tốt, nhưng có thể bị ăn mòn giữa các hạt ở nhiệt độ cao.	Tốt hơn, đặc biệt là loại 316L (ít carbon) có khả năng chống ăn mòn tại mối hàn tốt hơn.
Ứng dụng tiêu biểu cho PN16	Hệ thống bơm tăng áp, cấp nước cho tòa nhà cao tầng, hệ thống khí nén.	Đường ống dẫn hóa chất, hệ thống xử lý nước thải công nghiệp, đường ống trên tàu biển, ngành dược phẩm.

Lời khuyên: Nếu hệ thống của bạn có nhiệt độ cao hoặc tiếp xúc với hóa chất, muối, việc đầu tư thêm cho Inox 316 là bắt buộc để đảm bảo an toàn.

4. Các Loại Mặt Bích BS PN16 Phổ Biến

Các loại mặt bích PN16 tương tự như PN10 nhưng thường được chế tạo dày dặn và chắc chắn hơn.

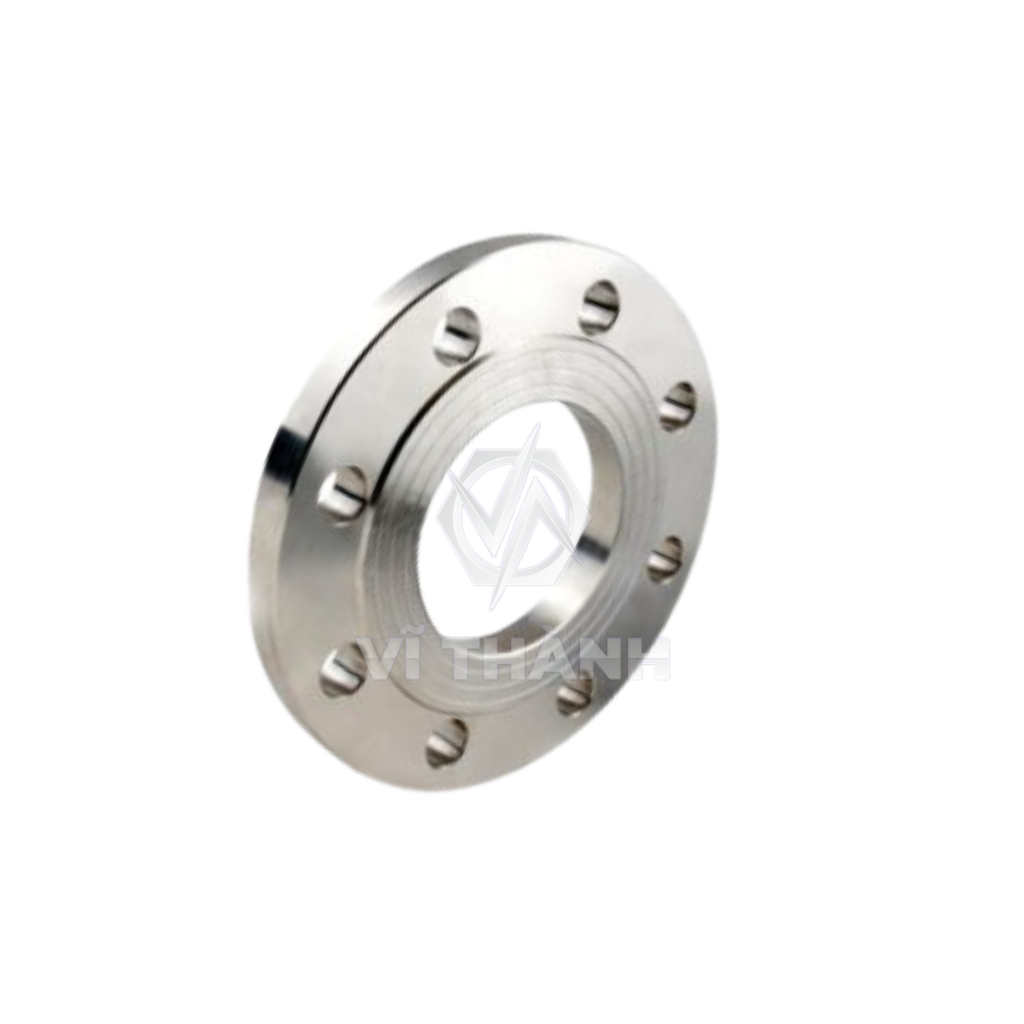

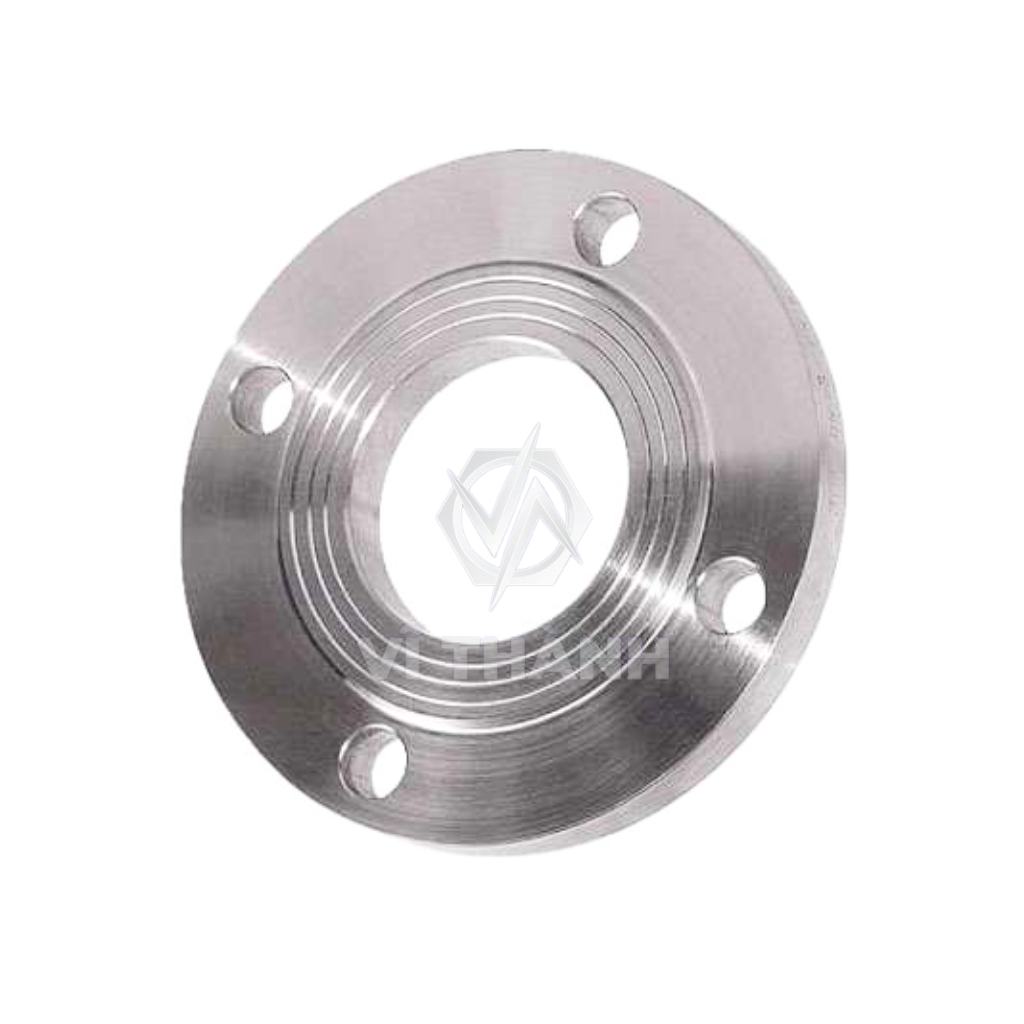

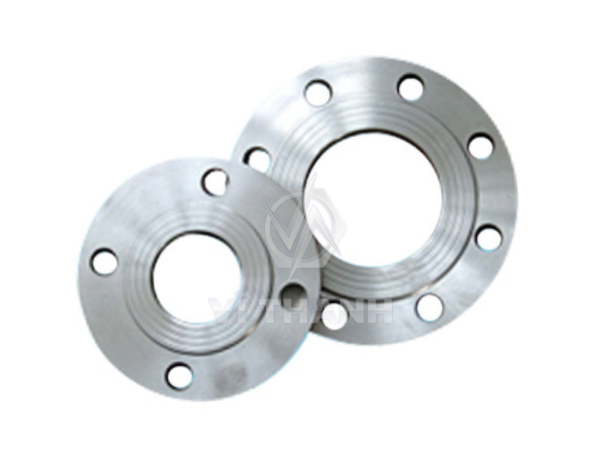

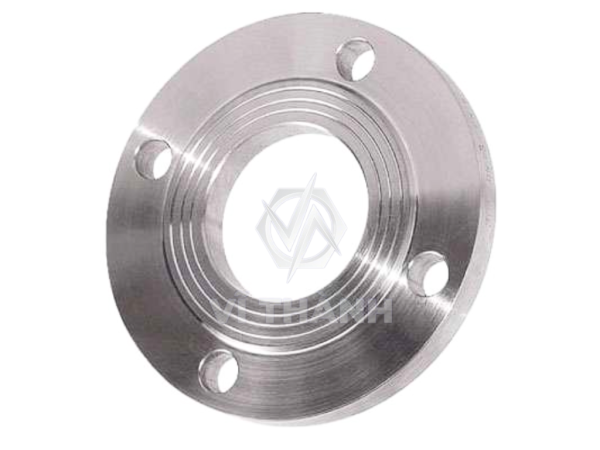

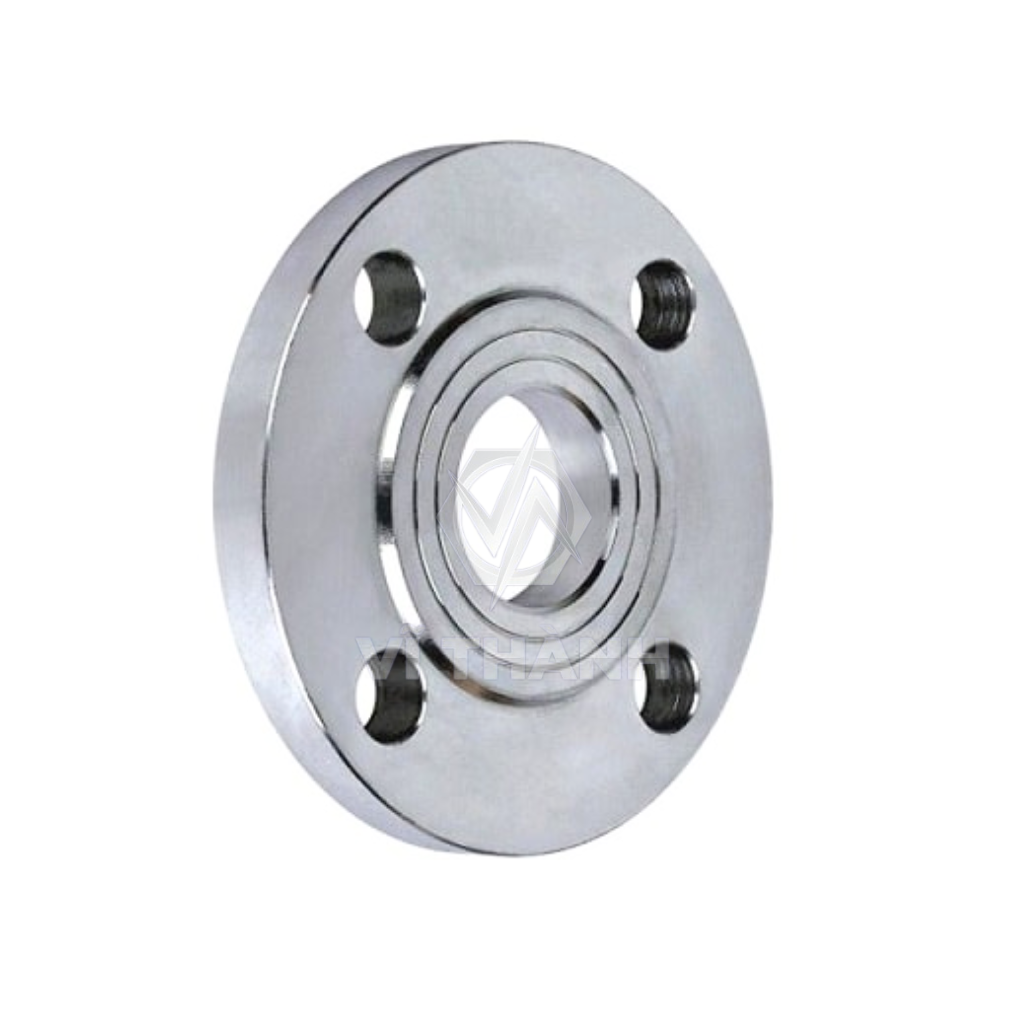

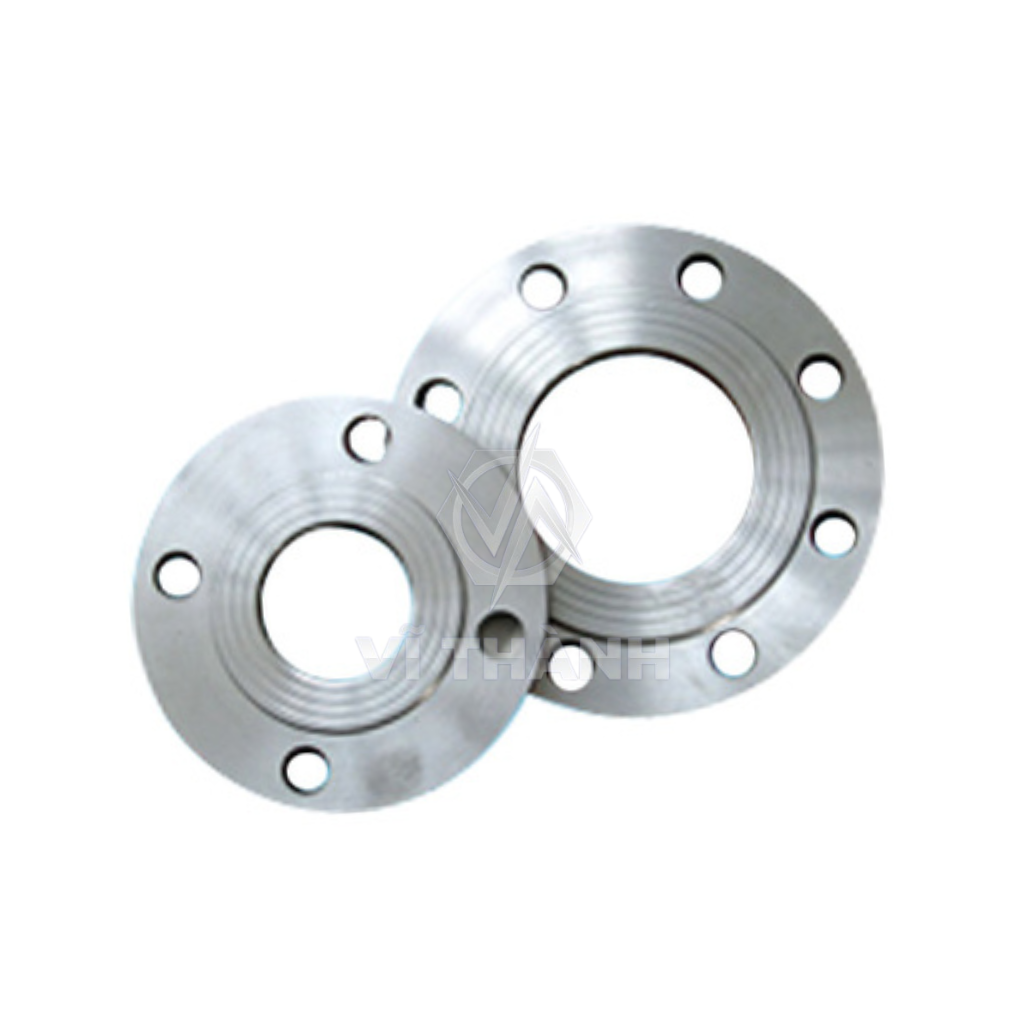

4.1. Mặt bích rỗng (Slip-On Flange)

Vẫn là loại phổ biến nhất do dễ lắp đặt, dùng cho các hệ thống đường ống nước, khí nén trong các nhà máy, tòa nhà.

4.2. Mặt bích đặc / Mặt bích mù (Blind Flange)

Cực kỳ quan trọng để bịt các đầu ống chờ áp suất cao hoặc dùng trong quá trình thử áp (test pressure) của hệ thống.

4.3. Mặt bích hàn cổ (Weld Neck Flange)

Được khuyến nghị cho các ứng dụng PN16 có điều kiện khắc nghiệt (nhiệt độ cao, rung động mạnh) vì mối hàn cổ cung cấp liên kết chắc chắn và bền bỉ nhất.

5. Ứng Dụng Thực Tế Của Mặt Bích Inox PN16

Mặt bích PN16 được yêu cầu trong các hệ thống mà PN10 không đủ khả năng đáp ứng:

-Hệ thống cấp nước và PCCC cho các tòa nhà cao tầng, nơi áp lực bơm nước lên các tầng cao là rất lớn.

-Các đường ống công nghệ chính trong các nhà máy sản xuất, nhà máy hóa chất.

-Hệ thống khí nén công nghiệp có áp suất vận hành trên 10 bar.

-Ngành đóng tàu và các công trình ngoài khơi, nơi vừa chịu áp suất, vừa chịu ăn mòn của môi trường biển.

6. Mua Mặt Bích BS PN16 Inox 304, 316 Chất lượng cao ở đâu?

Với các phụ kiện chịu áp lực cao như mặt bích PN16, chất lượng sản phẩm là yếu tố không thể thỏa hiệp. Công ty Cổ phần Đầu tư và Phát triển Thương mại Tân Trường Giang cam kết là nhà cung cấp đáng tin cậy, mang đến sự an toàn cho mọi dự án của bạn.

Tại sao nên chọn Inox Vĩ Thành?

Sản phẩm Đúng Chuẩn: Chúng tôi cung cấp mặt bích BS PN16 được sản xuất từ phôi inox chất lượng cao, đảm bảo đúng độ dày, đúng tiêu chuẩn kỹ thuật.

Nguồn hàng Sẵn có: Luôn duy trì tồn kho số lượng lớn cho các kích thước phổ biến, sẵn sàng đáp ứng nhanh chóng cho mọi tiến độ công trình.

Minh bạch Tuyệt đối: Cung cấp đầy đủ chứng chỉ xuất xứ và chất lượng (CO/CQ) cho mỗi lô hàng.

Giá cả Tối ưu: Là nhà nhập khẩu trực tiếp, chúng tôi mang đến cho bạn mức giá cạnh tranh nhất trên thị trường.

Hãy để sự an toàn của công trình của bạn được đảm bảo bởi những sản phẩm chất lượng nhất. Liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá!

7. Mua Mặt Bích BS PN16 Inox 304, 316 Uy Tín ở Đâu?

Để đảm bảo chất lượng và sự an toàn cho công trình, việc lựa chọn một nhà cung cấp uy tín là vô cùng quan trọng. Inox Vĩ Thành tự hào là một trong những đơn vị hàng đầu tại Hà Nội chuyên nhập khẩu và phân phối các loại mặt bích inox tiêu chuẩn BS PN10.

Chúng tôi cam kết:

-Hàng hóa luôn có sẵn số lượng lớn tại kho, đa dạng kích thước từ DN15 đến DN300.

-Chất lượng đảm bảo: Cung cấp đầy đủ chứng chỉ chất lượng (CO/CQ), đúng mác thép, đúng tiêu chuẩn.

-Giá cả cạnh tranh: Là nhà nhập khẩu trực tiếp, chúng tôi luôn có chính sách giá và chiết khấu tốt nhất cho các dự án và khách hàng thương mại.

-Tư vấn chuyên sâu: Đội ngũ kinh doanh am hiểu kỹ thuật, sẵn sàng tư vấn giúp bạn lựa chọn sản phẩm phù hợp và tối ưu nhất.

-Đừng ngần ngại, hãy liên hệ ngay với chúng tôi để nhận báo giá chi tiết và tư vấn kỹ thuật miễn phí!
