Van Cầu Hơi Mặt Bích PN16, JIS 10K Là Gì? Thông Số, Ứng Dụng Và Báo Giá Mới Nhất
Van cầu hơi mặt bích PN16, JIS 10K là một thiết bị quan trọng trong các hệ thống dẫn hơi nước, dầu, khí nén… với khả năng điều tiết lưu lượng chính xác và độ kín cao. Vậy van cầu hơi là gì? Đặc điểm, thông số kỹ thuật và báo giá như thế nào? Cùng tìm hiểu chi tiết trong bài viết sau!
Van Cầu Hơi Mặt Bích PN16, JIS 10K Là Gì?

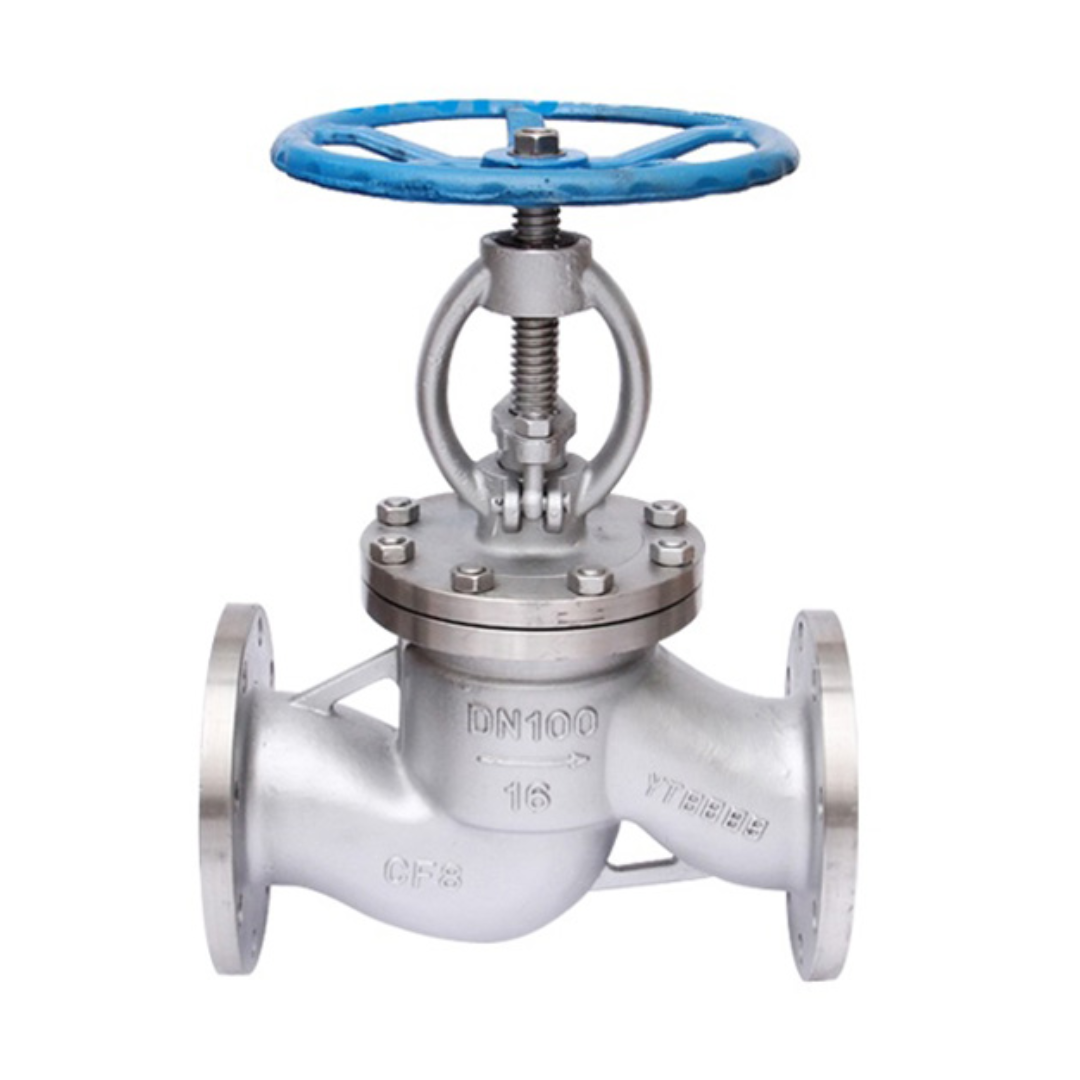

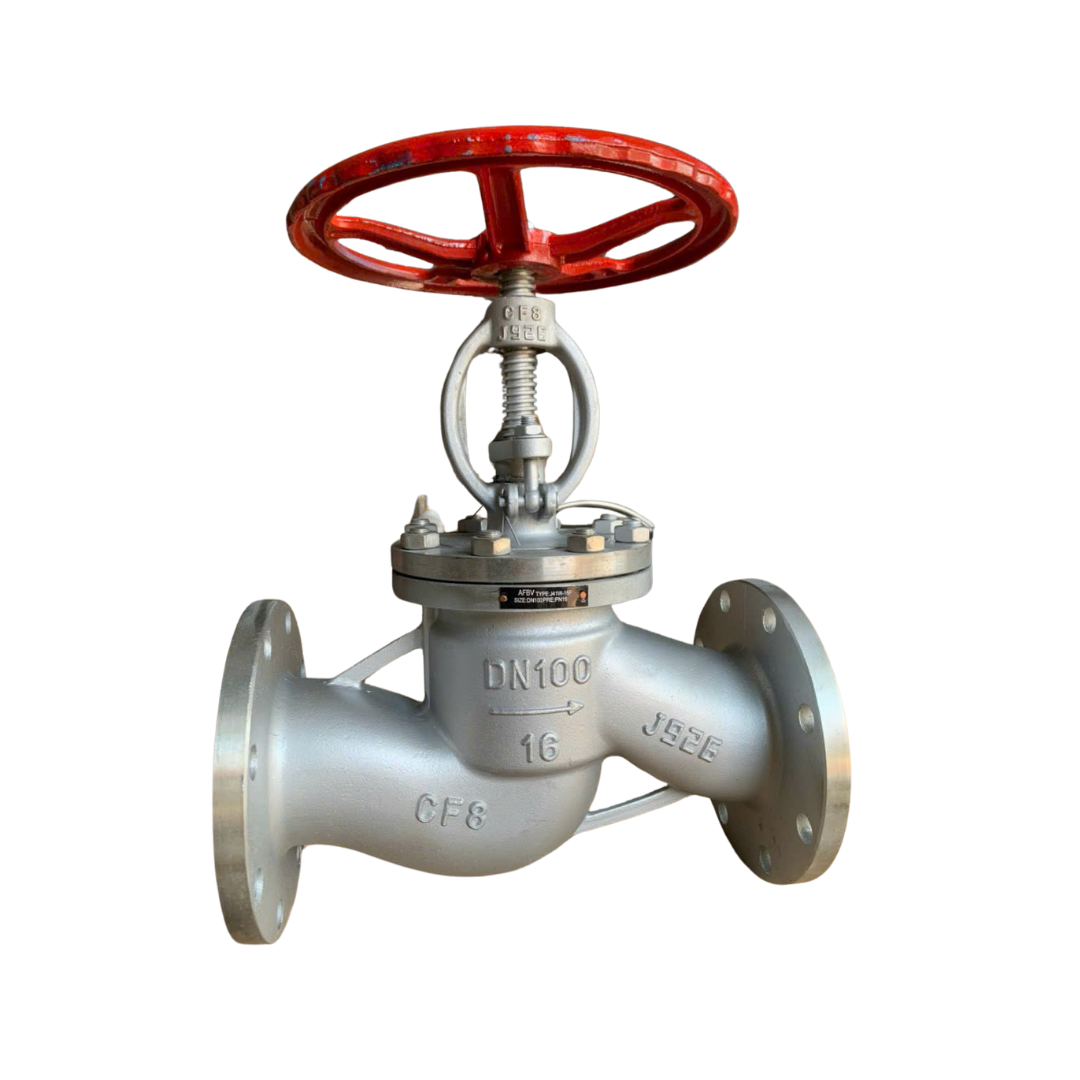

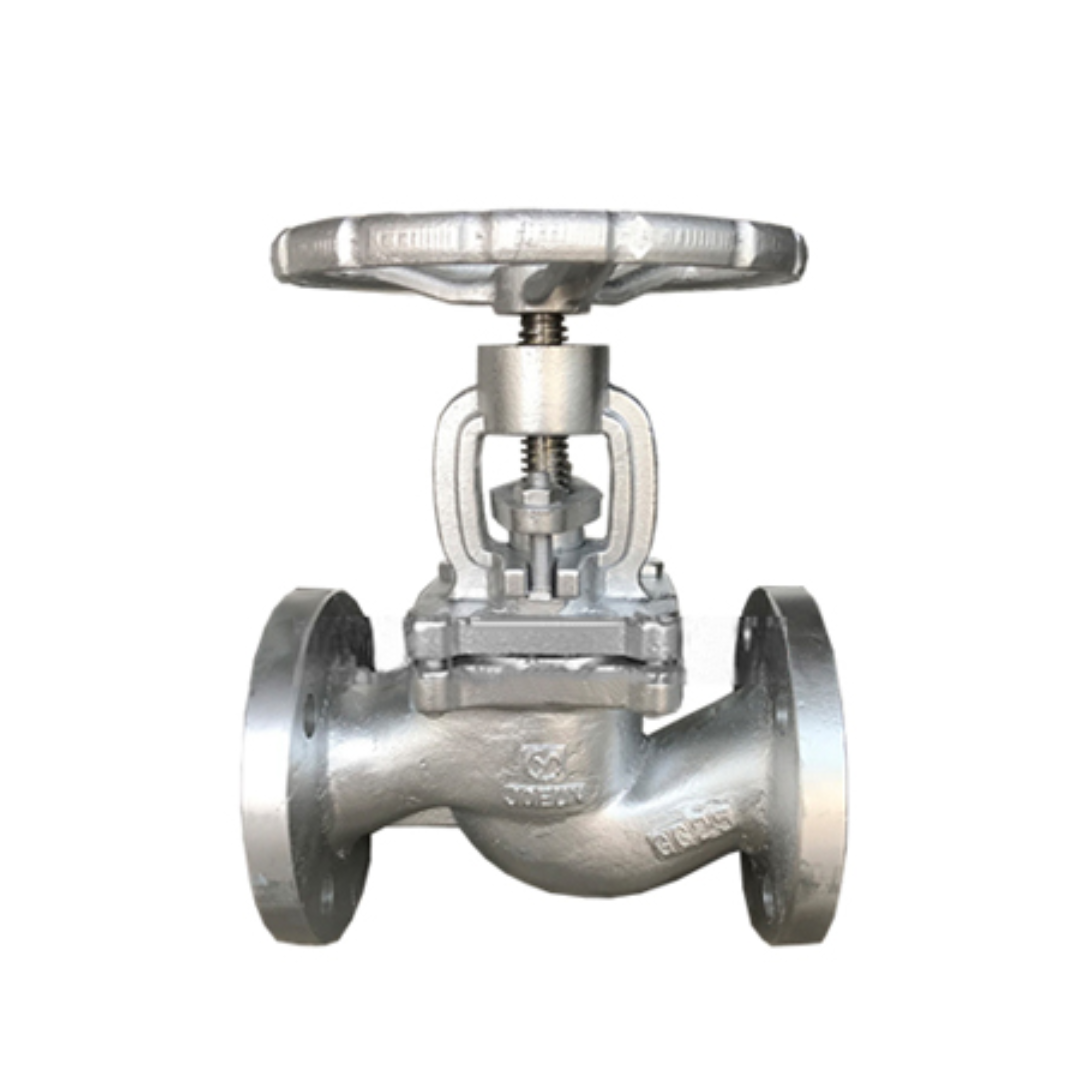

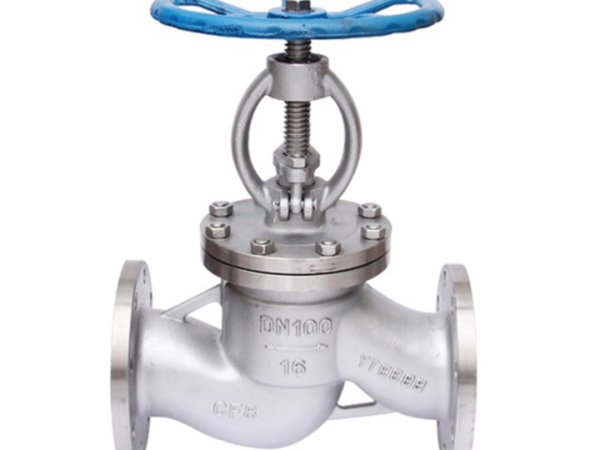

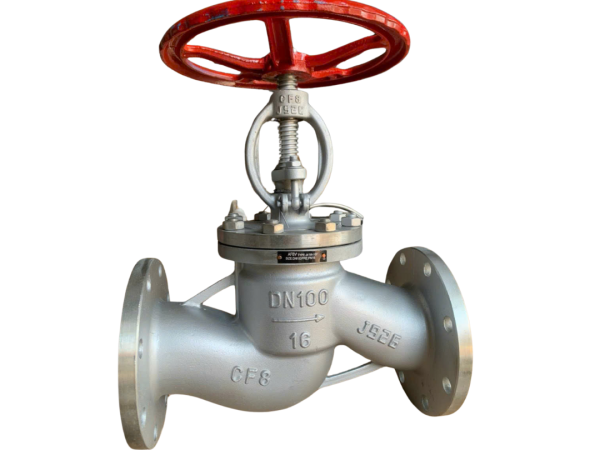

Van cầu hơi mặt bích (Globe Valve) là loại van có cơ chế đóng mở bằng cách di chuyển đĩa van lên xuống vuông góc với dòng lưu chất, cho phép điều chỉnh hoặc ngắt dòng theo yêu cầu.
Van được kết nối với hệ thống đường ống thông qua mặt bích tiêu chuẩn như:
PN16: Áp suất danh nghĩa 16 bar (theo tiêu chuẩn DIN/EN).
JIS 10K: Áp suất khoảng 10 bar (theo tiêu chuẩn Nhật Bản JIS).
Ứng dụng chính:
-Điều tiết lưu lượng hơi nước, khí, chất lỏng trong công nghiệp.
-Lắp đặt tại các nhà máy nhiệt điện, hệ thống lò hơi, nhà máy chế biến.
Đặc Điểm Nổi Bật Của Van Cầu Hơi Mặt Bích PN16, JIS 10K
Điều tiết lưu lượng chính xác: Thiết kế đặc trưng cho phép kiểm soát dòng chảy mượt mà.
Khả năng chịu áp cao, nhiệt độ cao: Phù hợp với hơi nước, dầu nóng, khí áp suất lớn.
Độ kín tuyệt đối: Cấu trúc đóng kín hạn chế tối đa rò rỉ.
Bền bỉ, tuổi thọ cao: Thân van làm từ gang, thép, inox chống ăn mòn, chịu nhiệt tốt.
Dễ dàng lắp đặt và bảo trì: Nhờ kết nối mặt bích chắc chắn, tiêu chuẩn hóa.
Thông Số Kỹ Thuật Van Cầu Hơi Mặt Bích PN16, JIS 10K
| Thông Số | Chi Tiết |
| Size van | DN15 – DN300 |
| Áp suất làm việc | PN16 (16 bar), JIS 10K (10 bar) |
| Vật liệu thân van | Gang, gang cầu, thép WCB, inox 304/316 |
| Gioăng làm kín | PTFE, Graphite chịu nhiệt cao |
| Nhiệt độ làm việc | -20°C đến 450°C (tùy vật liệu) |
| Kết nối | Mặt bích DIN PN16 hoặc JIS 10K |
| Tiêu chuẩn chế tạo | DIN, EN, BS, JIS |
| Kiểu vận hành | Tay quay, bộ truyền động điện hoặc khí nén |
Kích Thước Van Cầu Hơi Mặt Bích PN16, JIS 10K
| Size (DN) | Chiều dài (L) | Chiều cao (H) | Đường kính mặt bích (D) |
| DN15 | 130 mm | 190 mm | 95 mm |
| DN25 | 160 mm | 235 mm | 115 mm |
| DN50 | 230 mm | 370 mm | 165 mm |
| DN80 | 310 mm | 485 mm | 200 mm |
| DN100 | 350 mm | 565 mm | 220 mm |
| DN150 | 480 mm | 720 mm | 285 mm |
Ứng Dụng Của Van Cầu Hơi Mặt Bích PN16, JIS 10K
Hệ thống lò hơi, nồi hơi công nghiệp.
Nhà máy điện: Đường ống dẫn hơi, nước cấp lò hơi.
Ngành hóa chất, dầu khí: Điều tiết dòng khí, hơi, dầu.
Nhà máy chế biến thực phẩm, dược phẩm: Các hệ thống yêu cầu vệ sinh và điều tiết chính xác.
Xưởng cơ khí, xưởng sản xuất: Các hệ thống khí nén, hơi nóng áp lực cao.
Quy Trình Sản Xuất Van Cầu Hơi Mặt Bích PN16, JIS 10K
Lựa chọn nguyên liệu: Gang, thép, inox chất lượng cao.
Đúc thân van: Đúc áp lực cao, kiểm soát độ dày và độ bền.
Gia công cơ khí: Tiện, phay, khoan đảm bảo kích thước chuẩn xác.
Xử lý nhiệt: Tăng cường độ cứng, chống ăn mòn cho thân van.
Sơn phủ: Sơn epoxy chống ăn mòn hoặc đánh bóng inox.
Lắp ráp: Kết nối các chi tiết như đĩa van, trục van, tay quay.
Kiểm tra chất lượng: Test áp lực, độ kín, khả năng vận hành.
Đóng gói: Đóng kiện theo tiêu chuẩn, sẵn sàng vận chuyển.
Báo Giá Van Cầu Hơi Mặt Bích PN16, JIS 10K Mới Nhất
Thông tin báo giá
- Hotline : 0888 236 596
- Fanpage: Inox Vĩ Thành
- Website: Inox Vĩ Thành
Chúng tôi luôn sẵn sàng hỗ trợ quý khách trong việc chọn lựa sản phẩm phù hợp và cung cấp các thông tin chi tiết. Để được tư vấn hoặc nhận báo giá chính xác hơn, vui lòng liên hệ với chúng tôi qua số điện thoại hoặc trang Fanpage bên trên.
